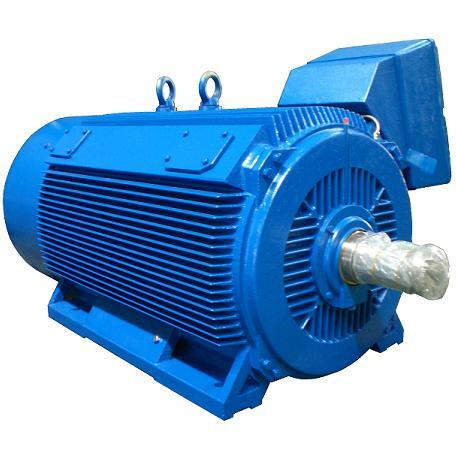

大連電機廠MD1H 系列高轉差率三相異步電動機是專為高慣性負載、頻繁啟停及沖擊性工況設計的特種電機,憑借獨特的轉子結構和電磁設計,在鍛壓機械、起重設備、礦山機械等領域具有不可替代的優勢。以下是其技術特性、應用場景及采購要點的深度解析:
一、核心技術參數與設計特點
-
基礎性能
-
功率范圍:覆蓋 0.55kW 至 315kW,適配中小型鍛壓機、5-20 噸級起重機及破碎機等設備。
-
電壓與頻率:標準電壓 380V(可定制 400V、440V),頻率 50Hz,支持 ±5% 波動范圍。
-
轉差率特性:
-
MD1H 系列:轉差率 5%-6%,啟動轉矩達 2.5 倍額定值,啟動電流控制在額定值的 2 倍以內,適合帶載啟動。
-
MD1HG 系列(高轉差型):轉差率 7%-12%,過載能力更強,可承受 150% 額定轉矩持續 1 分鐘,適應突發過載(如軋鋼機咬鋼瞬間)。
-
防護與絕緣:
-
防護等級:IP55(防塵防水),適用于粉塵密集的鍛造車間及潮濕環境。
-
絕緣等級:F 級(耐溫 155℃),溫升按 B 級考核(80K),確保高溫環境下長期可靠運行。
-
冷卻方式:全封閉自扇冷(IC411),160 機座號及以上配置獨立冷卻風機,高頻運行時散熱效率提升 30%。
-
轉子結構與調速特性
-
繞線轉子設計:通過外接電阻或頻敏變阻器實現有級調速,調速范圍通常為 1:3(如 1000rpm 至 333rpm),滿足起重機吊鉤精準定位需求。
-
啟動性能優化:與普通鼠籠電機相比,MD1H 啟動電流降低 40%,對電網沖擊更小,尤其適合電網容量有限的老舊廠區。
-
工作制與可靠性
-
基準工作制:S3-40%(斷續周期工作制,負載持續率 40%),也可定制 S4/S5 工作制適應特殊負載(如冶金行業的周期性沖擊負載)。
-
機械強度:采用加強型軸承(如驅動端 6316 軸承)和抗沖擊鑄鐵外殼,可耐受起重機運行時的振動與沖擊,MTBF(平均無故障時間)達 8000 小時以上。
二、應用場景與典型案例
-
核心應用領域
-
鍛壓機械:沖床、剪板機、折彎機等需要高啟動轉矩和頻繁正反轉的設備。例如,MD1H-250M-6(37kW)驅動 630 噸液壓機,啟動電流較鼠籠電機降低 35%,模具壽命延長 20%。
-
起重機械:橋式起重機主起升機構、龍門吊小車運行機構。某港口改造項目中,MD1H-315S-8(75kW)搭配頻敏變阻器驅動集裝箱起重機,啟動平穩性顯著提升,鋼絲繩磨損減少 30%。
-
礦山機械:礦井提升機、球磨機等需要高過載能力的設備。在某鐵礦,MD1HG-355L-8(110kW)驅動球磨機,在礦石硬度增加 20% 的情況下仍能穩定運行。
-
特殊環境適配
-
高溫環境:H 級絕緣定制型號(耐溫 180℃)可在冶金車間 60℃環境下連續運行,較普通電機壽命延長 50%。
-
潮濕環境:IP65 防護等級型號(需定制)可在相對濕度 95% 的礦井中使用,防潮加熱帶配置避免繞組受潮。
